1、路由器、交换机及其操作系统介绍

一、PC和网络设备比较

二、华三产品线

1、H3C系列路由器

①H3C CR16K：主要应用在运营商IP骨干网、数据中心骨干互联节点以及各种行业大型IP网络的核心和汇聚位置。

②H3C SR：主要应用在大型企业网络的核心和骨干层，支持多个业务板插槽，支持万兆业务板。

③H3C MSR：H3C专门面向行业分支机构和大中型企业而推出的新一代网络产品。

④H3C ER：H3C还提供ER系列模块化路由器，作为大型网络的汇聚或接入路由器以及小型网络的核心设备。

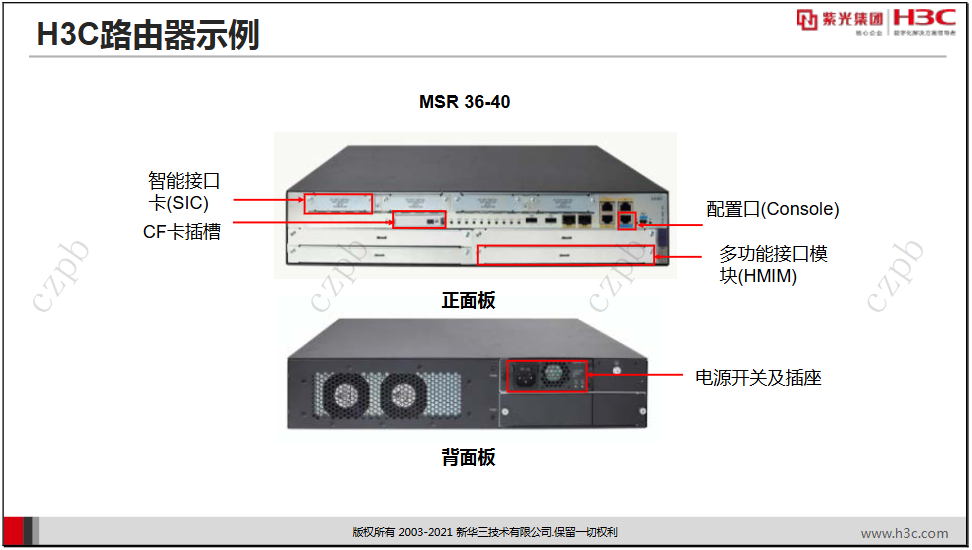

图中显示了H3C MSR36-40路由器的直观图。MSR36-40是一种模块化的路由器，前面板主要包括配置口（Console）和CF卡插槽以及多种类型的接口模块插槽。前面板还配置了系统指示灯、接口指示灯、CF卡指示灯，以辅助用户对系统运行状态进行监控和判断。MSR36-40不仅支持多种可插拔的业务扩展模块，后面板上的电源模块也可以根据业务的需要进行灵活配置，并支持热插拔。MSR36系列路由器提供对通用模块SIC（智能接口卡）和HMIM（多功能接口模块）接口卡的支持，每个接口模块的大小、接口类型和数目也各不相同，用户可以根据实际情况进行灵活配置。

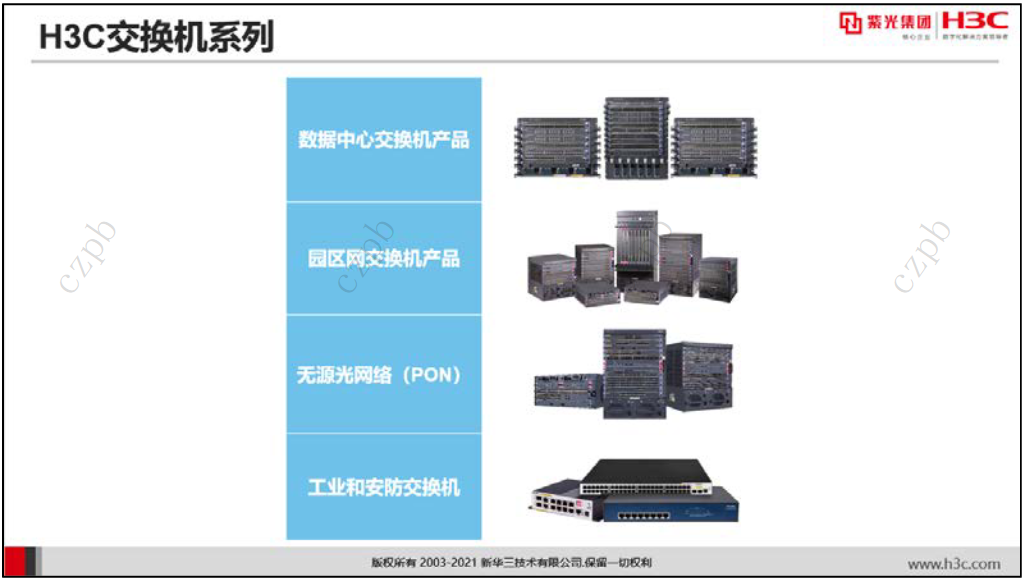

2、H3C系列交换机

①数据中心交换机：H3C数据中心交换机，以超宽极简，智能融合的理念，面向云数据中心，适用于各种场景和网络规模，为规模化、自动化、可编程和实时可见性而打造。包括S12500系列、S6800系列交换机。

②园区网交换机：H3C园区网交换机，可为用户提供包括核心、汇聚、接入等全场景产品能力。核心/汇聚具备安全、无线、SDN、PON、PoE等多业务能力，接入面向多种场景提供包括AIPOE、终端智能识别等智慧接入能力。包括S12500G-AF智能融合交换机、S10500系列、S7500系列、S6500系列、S5500系列、S5130系列。

③PON：H3C无源光网络（PON）产品，用于构建超宽、融合、智能、可信的光网络平台，支持面向未来平滑演进能力。包括EPON、GPON、EPCN系列产品。

④工业和安防交换机：H3C工业和安防交换机，针对室外场景的互联，H3C工业交换机可长时间运行在负40至负75摄氏度环境中，产品采用全工业级元器件，可实现IP40防护等级，同时具备防震、抗电磁干扰、抗雷击等特性可应对多种场景。H3C工业交换机已广泛应用于雪亮工程、交通及综合管廊等场景。包括IE系列工业以太网交换机、新一代MS安防交换机。

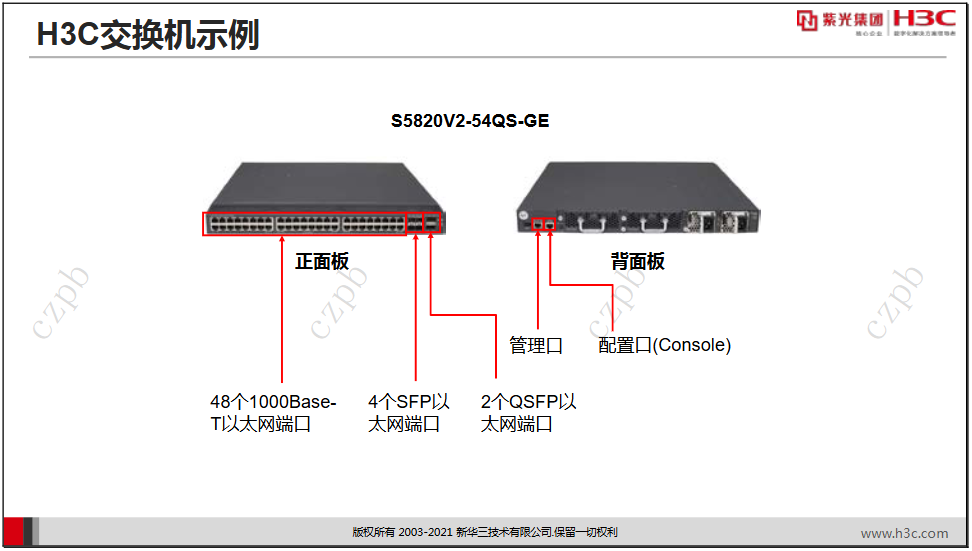

图中所示为H3C S5820V2系列交换机。与路由器类似，交换机也提供Console口进行设备参数的配置。

对各型号交换机的进一步命名主要根据交换机提供的以太端口数目、接口类型等。如S5820V2-54QS-GE交换机提供了48个10M/100M/1000M自适应以太端口、4个SPF类型的GE/10GE以太端口，还提供了2个QSFP类型的10GE/40GE以太端口。

三、H3C网络设备操作系统

H3C网络设备的操作系统的名字是Comware，就像计算机的操作系统控制PC的作用一样，Comware负责整个硬件和软件系统的正常运行，并为用户提供了管理设备的接口和界面。类似于OSI和TCP/IP协议栈的分层思想，Comware也是采用模块化的方法构建的。一方面，Comware对硬件驱动和底层系统进行了封装，为上层各个模块提供了统一的编程接口。另外一方面，对于上层实现分为链路层、IP转发、路由、安全等功能模块，以便于协议功能的实现和扩展。最后，Comware也制定了内部软硬件接口标准和规范，对第三方厂商提供了开放平台与接口，Comware的特点可以归纳如下。

• 支持IPv4和IPv6双协议栈。IPv6是下一代的IP标准及技术，可以解决IPv4地址缺乏等相关重要问题。
• 支持多核CPU，增强网络设备的处理能力。同时提供路由和交换功能。作为网络设备的操作系统平台，可以同时被路由器和交换机所共用。
• Comware注重了系统的高可靠性和弹性扩展功能，提供了IRF特性。
• Comware采取组件化设计并提供开放接口，便于软件的灵活裁减和定制，因此具有良好的伸缩性和可移植性。
