3、局域网基本原理

一、传输介质

常见的传输介质有双绞线和光介质，双绞线就是网线，光介质就是光纤。

1、双绞线

一对双绞线由两根具有绝缘保护层的铜导线组成。每根铜导线都包覆有绝缘材料，两根线再按一定密度相互绞在一起，就可改变导线的电气特性，降低信号干扰的程度。双绞线通常为8芯（4对）构成一根电缆。双绞线分为UTP无屏蔽双绞线和STP屏蔽双绞线。STP配有类似于同轴电缆的屏蔽功能，价格相对高一些，安装比无屏蔽双绞线电缆困难。UTP没有屏蔽功能，成本低，应用十分普及，在大多数中小企业内部局域网、网吧、家庭中均使用UTP。根据单位长度内绞环数的不同，常见的双绞线可分为3类UTP、4类UTP、5类UTP、超5类UTP和6类UTP等。其中5类UTP应用尤为广泛。

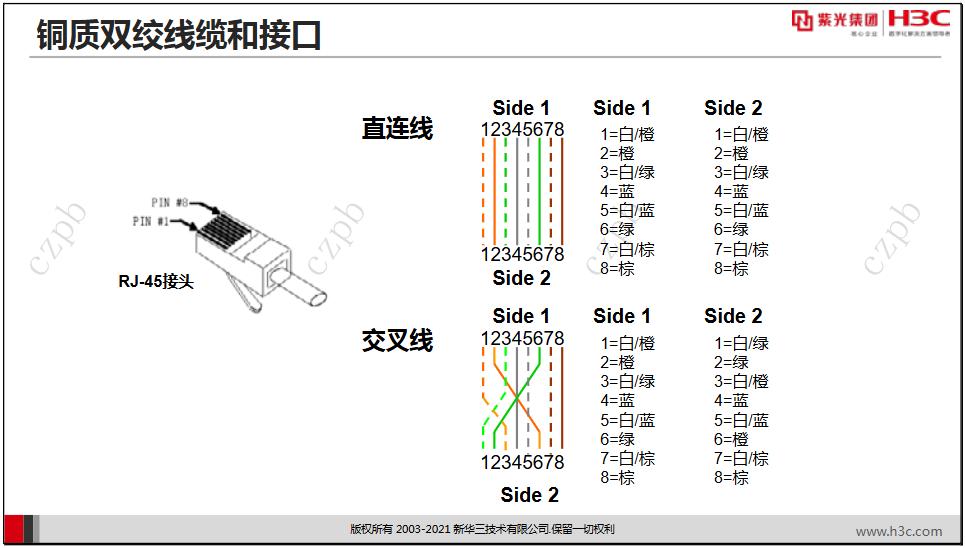

双绞线的直连线和交叉线线序如图所示。早期以太网中，各种设备网卡接口类型不同，互相连接时可能需要不同的线序。但目前绝大多数网络设备都支持网卡接口类型自适应，在连接时不必考虑所用网线为直连线还是交叉线。

2、光介质

1）光纤分类

①多模光纤：常见波长850nm，需要配合多模光模块使用，可见光，传输距离短，成本低。

②单模光纤：常见波长1310nm，需要配单模光模块使用，不可见光，传输距离长，成本低。

2）接头分类

①ST：卡接式圆形光纤接头，通常用于接ODF架。

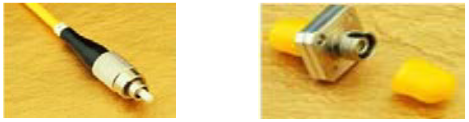

②FC：带螺纹的圆形光纤接头，通常用于接ODF架。

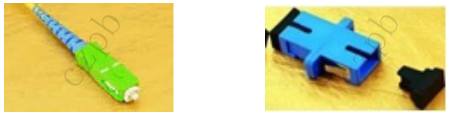

③SC：矩形光纤接头，通常作为入户光纤和接ODF架。

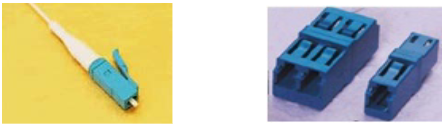

④LC：一种Mini型连接器，通常用于接网络设备。

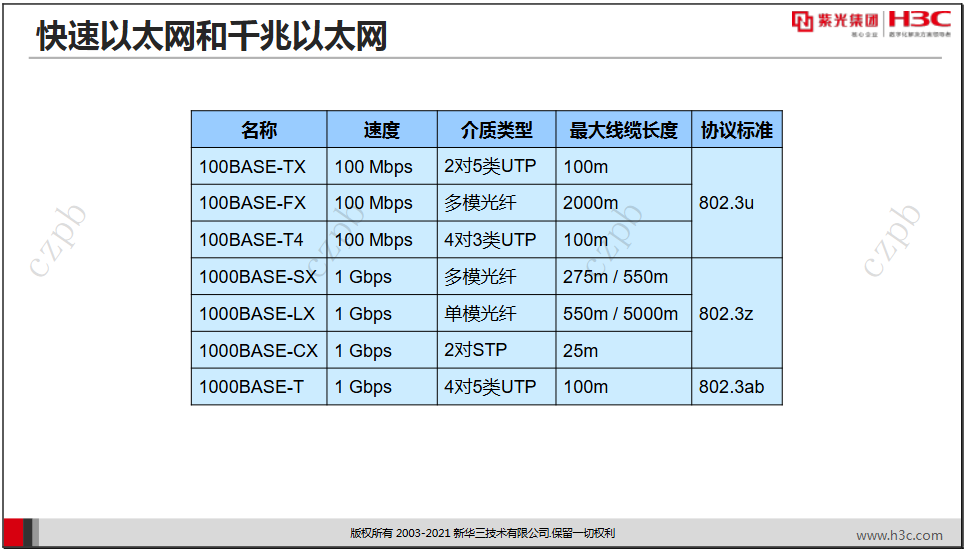

二、以太网速率

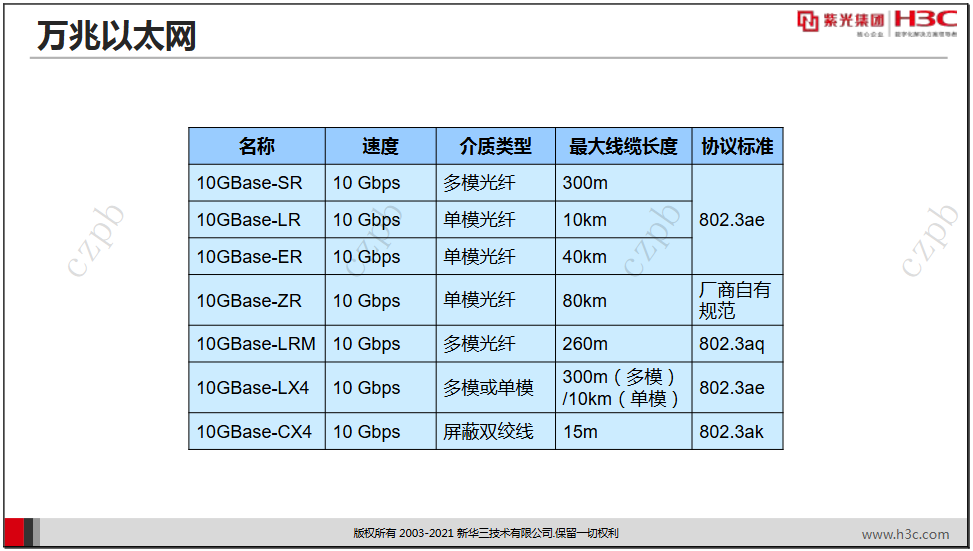

最低传输速率为百兆，还有千兆以太网、万兆以太网等速度更快的以太网。
